苏州大学孙靖宇课题组在《Adv Mater》期刊发表名为“Anode-Free Potassium Metal Battery Enabled by Directly Grown Graphene Modulated Aluminum Current Collector”的论文，研究通过PECVD在Al集流体上修饰超薄石墨烯实现了高稳定的无负极钾金属电池。

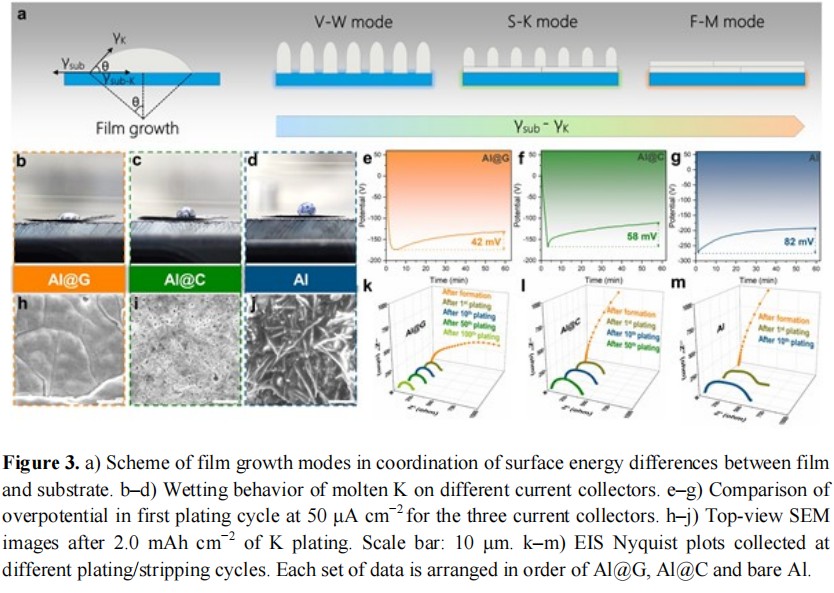

苏州大学孙靖宇课题组在《Adv Mater》期刊发表名为“Anode-Free Potassium Metal Battery Enabled by Directly Grown Graphene Modulated Aluminum Current Collector”的论文，研究通过PECVD在Al集流体上修饰超薄石墨烯实现了高稳定的无负极钾金属电池。通过卷对卷等离子增强的化学气相沉积（PECVD）在商品化Al箔表面原位生长亲锂的石墨烯层（Al@G）并将其用作无负极钾金属电池的集流体。通过利用强附着力 (10.52 N m -1 ) 和高表面能 (66.6 mJ m –2)，所设计的 Al@G 结构确保了高度平滑和有序的K镀/脱工艺。因此，在K金属电镀/剥离过程中，Al@G可以在高达4.0mA cm -2 的电流密度和高达4.0 mAh cm -2的循环容量下工作，在0.5 mA cm –2和 0.1–2.0 mA cm –2的周期性电流波动下长达750 h的稳定循环。此外，还构建了一种由 Al@G 阳极集电器启用的新型无阳极K金属全电池原型，证明改善了的循环稳定性。
