等离子体辅助制备垂直石墨烯负载TiN@N-LTO长寿命高倍率锂离子电池负极
发布时间::2024-12-25 点击次数: 分享

钛酸锂(Li4Ti5O12LTO)因其安全性能和循环性能优异被认为是应用潜力巨大的动力型锂离子电池负极材料之一。但是其较差的导电性限制了电池的倍率性能。首先利用原子层沉积(ALD)技术与水热法,在垂直石墨烯阵列(VG)上生长LTO薄膜,并精确控制了其厚度。随后,采用等离子体增强化学气相沉积(PECVD)对LTO表面进行N掺杂和TiN修饰。COMSOL物理场仿真和DFT计算表明,N原子通过取代LTO中的部分氧原子,调节了电子云分布,优化了锂离子(Li+)反应动力学,降低了LTO的带隙;而TiN作为导电桥梁,改善了LTO的电荷分布,加速了Li+的传输。该研究为设计和构建高倍率负极材料提供了新的思路。

【本文亮点】

(1)采用内部(N掺杂)和外部(自支撑多孔结构、导电VG骨架及TiN)双重策略改善LTO的电化学性能。这些策略协同作用,提高了LTO的锂离子扩散系数并降低了带隙。

(2)N原子掺入LTO晶格,调节表面电子分布,优化Li+反应动力学;TiN作为导电桥梁,凭借其优异的导电性加速Li+的运输,同时改善N-LTO表面电荷分布不均的情况,延长电极的循环寿命。

(3)与传统改性策略相比,等离子体一步法可在低温条件下快速高效地对LTO进行氮改性。

【背景介绍】

锂离子电池作为一种前景广阔的电池技术,已经在各类应用中得到了广泛研究和使用,以满足不同场景的需求。在当今快速发展的社会中,优异的倍率性能已成为动力型锂离子电池的一个关键指标。在众多负极材料中, LTO由于其在锂离子插入/脱出过程中零应变特性而被认为是最有前景的候选材料之一。此外,LTO相对较高的充放电平台(1.5 V vs. Li/Li+)有效抑制了锂枝晶的生长以及固体电解质界面的不稳定性,从而降低了安全风险并提高了电池的循环稳定性。然而,LTO 的带隙较大(2-3 eV),电子电导率(约10-13 cm2/s)与锂离子扩散系数(10-10 - 10-13 cm2/s)也较低,这极大地限制了其在高倍率性能锂电池中的应用。

【图文解析】

通过氮气和氢气混合气等离子体一步法制备氮掺杂及TiN修饰的LTO电极材料(TiN@N-LTO)(图1a)。透射电子显微镜(TEM)观察显示,TiNLTO表面成功合成。


Fig. 1. Synthesis and characterization. (a) Fabrication schematics. SEM images and TEM images of (b, e, h) LTO array, (c, f) N-LTO array, and (d, g) TiN@N-LTO array. (i) EDS mapping of TiN@N-LTO.

通过X射线衍射(XRD)和X射线光电子能谱(XPS)技术探讨了材料的物相和表面化学状态。结果表明,等离子体处理后主体物相依然是LTO,同时在TiN@N-LTO中检测到N元素及Ti-N键对应的光电子峰。

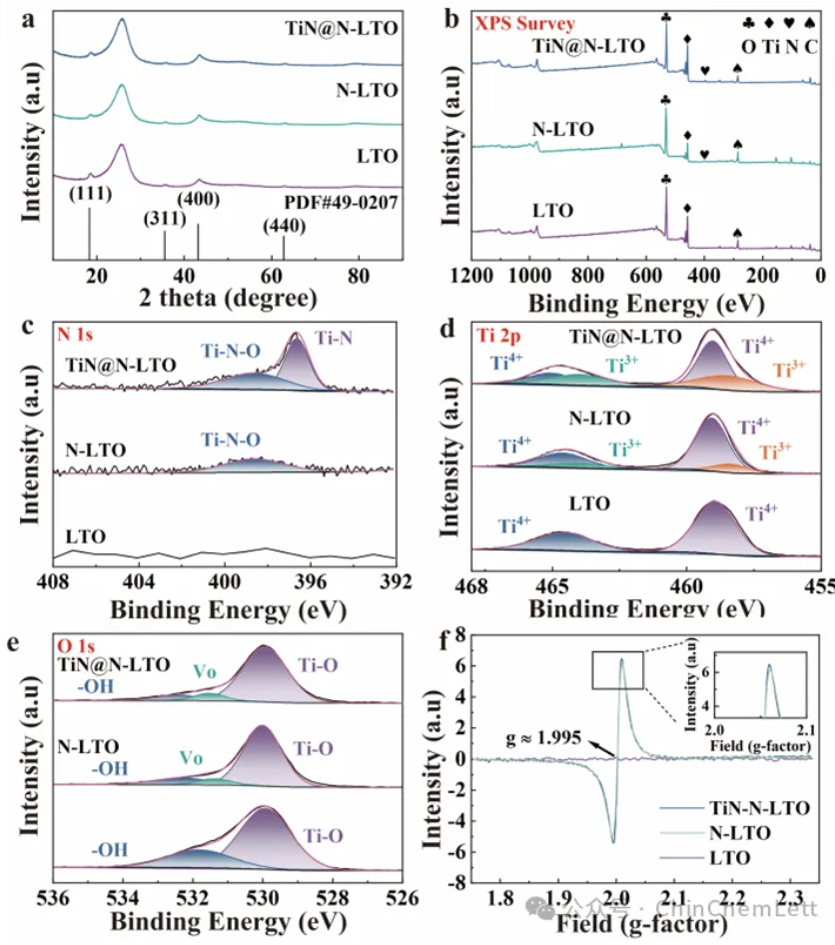

Fig. 2. Structure and composition of samples. (a) XRD patterns. Comparative spectra of LTO array, N-LTO array and TiN@N-LTO array: (b) Survey spectra, (c) N 1s, (d) Ti 2p, (e) O 1s and (f) EPR spectra.

 循环伏安(CV)测试(图3a)、电化学阻抗(图3b)及恒电流间歇滴定技术(GITT)(图3f)表明,TiN修饰和N掺杂有效降低了LTO的极化,促进了Li+的扩散,提高了LTO的倍率性能(图3c,同时TiN@N-LTO表现出更优异的长循环性能(图3g)。

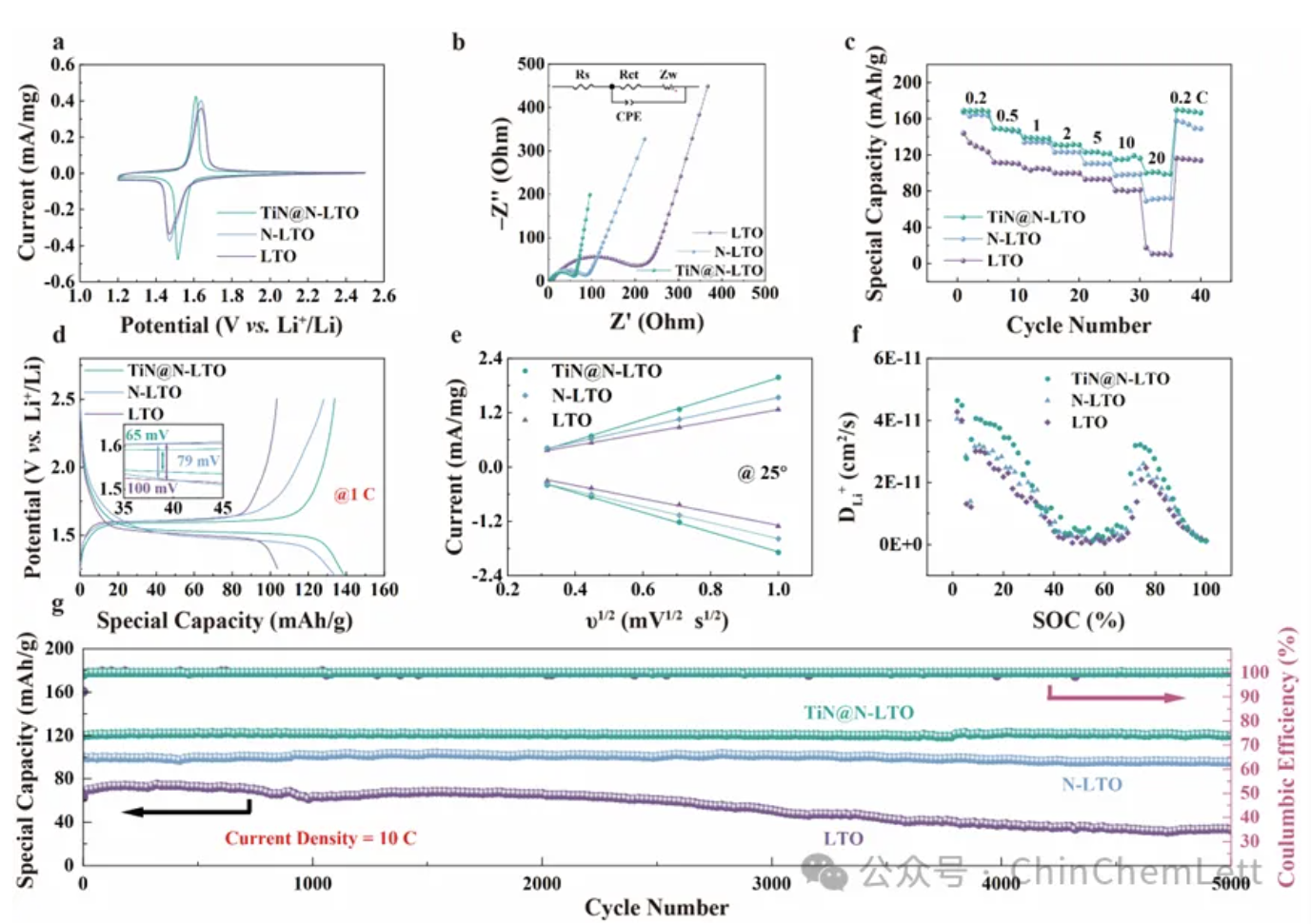

Fig. 3. Electrochemical properties of LTO, N-LTO and TiN@N-LTO electrodes for LIBs: (a) CV curves at a scan rate of 0.1 mV/s. (b) Nyquist plots at before cycle. Galvanostatic charge–discharge profiles: (c) Rate performance and (d) at 1 C (enlarged figure in the inset). (e) Relationship between peak current of different scan rate and square root of scan rate. (f) DLi+ versus SOC for GITT and (g) cycling performance at 10 C.

 通过对比循环前后的扫描电镜图,结果表明TiN的引入显著提高了电极结构的稳定性。

Fig. 4. SEM images of different anodes before cycling: (a) N-LTO array, (c) LTO array, (e) TiN@N-LTO array. SEM images of different anodes after cycles: (b) N-LTO array, (d) LTO array, (f) TiN@N-LTO array.

通过DFT计算和COMSOL仿真进一步探讨了N掺杂及TiNLTO的改善机理。如图5b所示,N掺杂后LTO的带隙降低,紫外-可见分子吸收光谱法(UV-vis)进一步验证了这一结果。TiN作为“导电桥梁”,加速了Li+的运输速率,并使电荷分布更加均匀。

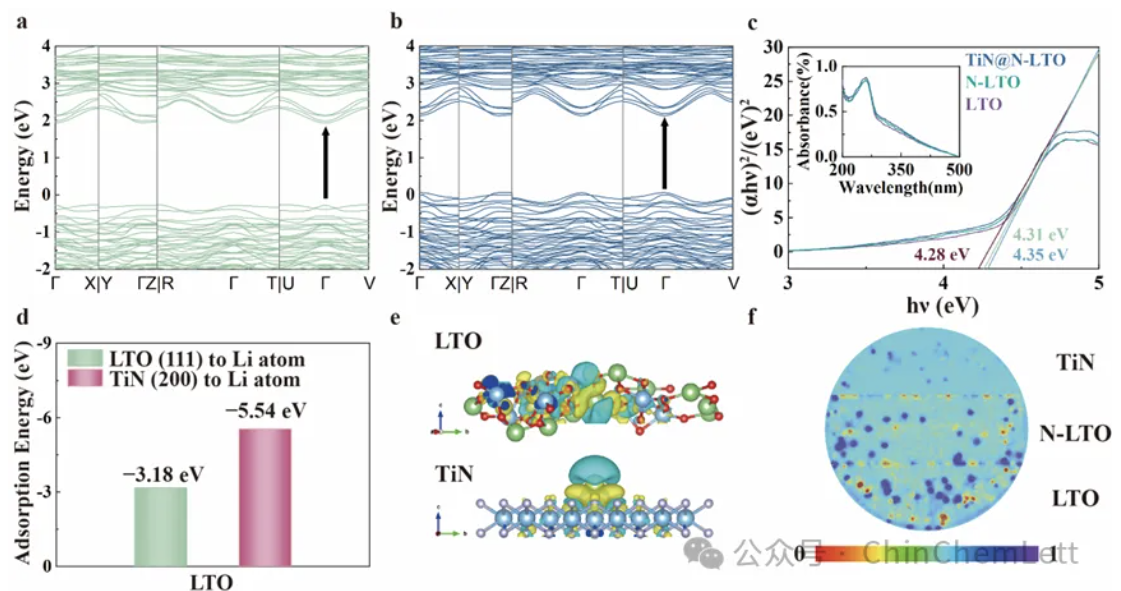

Fig. 5. DFT calculation for Bandgap and Li atom adsorption. Bandgap diagrams of (a) LTO, (b) N-doped LTO. (c) UV-vis absorption spectra of LTO, N-LTO and TiN@N-LTO. Inset: The relationship between (αhν)2 and photon energy (hν) which showed the difference in bandgap. (d) The average adsorption energy for Li atom adsorption and (e) the deformation charge density of LTO (111) and TiN (200). (f) Contrast diagram of charge surface density distribution.
